TracPort Dash 500

La TracPort Dash 500 RAILBLAZA trasforma due StarPort in quattro StarPort. Può anche essere montata su rotaia acquistando separatamente un StarPort Tracmount. Si tratta di un sistema semplice e flessibile per utilizzare più accessori contemporaneamente moltiplicando i supporti a disposizione e che può essere facilmente smontato e stivato quando non necessario.

Attrezzi Necessari:

• Metro a nastro
• 3 cacciavite a croce
• Se la distanza di montaggio è dibversa da 100 mm avari bisogno anche di:
• 2 cacciavite a stella
• Punteruolo
• Punta da trapano da 6.5mm
• Punta per svasare (optional)

Prima di installare:
La TracPort Dash 500 richiede 2 StarPorts pre-installate sulla superficie su cui verrà montata. Se queste StarPort hanno i centri a 100 mm di distanza, si possono usare i fori di montaggio già predisposti sulla TracPort Dash 500.

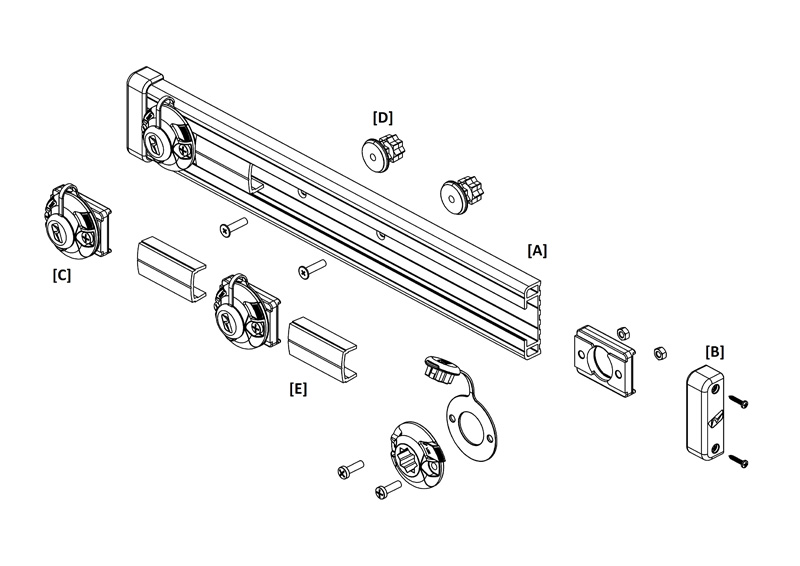

Forare la TracPort [A]:
Se le StarPort sulla tua imbarcazione non hanno i centri a 100mm dovrai praticare dei nuovi fori di montaggio per gli adattatori. Rimuovi le viti dei tappi terminali e togli i tappi [B] dalle estremità, quindi allenta le viti di fronte alle StarPort e togli abbastanza StarPort [C] per avere accesso alla superficie della TracPort, segna e punzona i nuovi punti di perforazione in corrispondenza dei centri delle tue StarPort. Pratica un foro da 6.5mm attraverso la TracPort, quindi svasa i fori all'interno, predisponendoli per le teste delle viti svasate.

Montare gli adattatori [D]:
I due adattatori forniti sono dotati di dadi già inseriti. Filetta le guarnizioni di plastica sulle viti prima di inserire i bulloni attraverso la TracPort ed aviita senza serrare negli adattatori. Piazza gli adattatori nella tua StarPort, quindi stringi le viti utilizzando il cacciavite a croce.

Montare l'Estrusione opzionale Infill [E]
Il profilo TracPort infill è utilizzato per rifinire l'estrusione e ridurre la sporcizia. Quando i tuoi accessori  sono stati montati, una un coltello affilato, forbice o un taglierino per tagliare le strisce di infill alla giusta lunghezza e premilo con forza nell'estrusione dalla parte frontale, non farlo scivolare dall'estremità.
