10700/37
10700/37

10700/37

08.40.12370

RIMOVIBILE

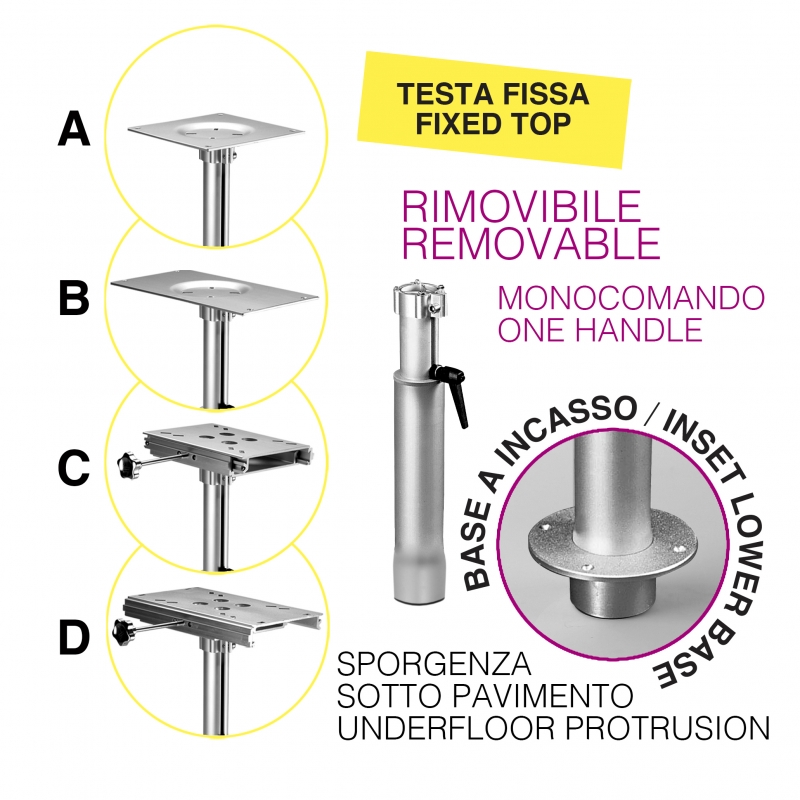

Supporto poltrona telescopico, manuale, MONOCOMANDO
Senza piastra nè slitta
Peso 3 Kg

CON TESTA FISSA
––––––––––––––––––––––––––––––––––––––
Con piastra 00100 (A) universale
e base ad incasso 00106 - con sporgenza sotto pavimento
––––––––––––––––––––––––––––––––––––––––––––––
Con piastra 00101 (B) adatta alle nostre poltrone
e base ad incasso 00106- con sporgenza sotto pavimento
––––––––––––––––––––––––––––––––––––––––––––––
Con slitta 10900 (C) universale
e base ad incasso 00106- con sporgenza sotto pavimento
––––––––––––––––––––––––––––––––––––––––––––––
Con slitta 10901 (D) adatta alle nostre poltrone
e base ad incasso 00106- con sporgenza sotto pavimento
––––––––––––––––––––––––––––––––––––––––––––––

Maggiori dettagli

Richiedi informazioni >

Tubi e piastra o slitta superiore in lega leggera anodizzata, base in l.l. sabbiata e brillantata

  • Adatti per imbarcazioni da diporto non particolarmente veloci.
  • Un'unica leva consente la rotazione della poltrona e la regolazione dell'altezza - corsa 200 mm.
  • La finitura curata li rende adatti a qualunque ambiente.
  • Le boccole antifrizione all'interno dei supporti eliminano il rischio di graffiare la superficie del pistone.
  • La poltrona può essere ruotata da fermo su 360°.
  • Durante la navigazione, per ragioni di sicurezza, tutte le regolazioni devono essere bloccate
  • La piastra superiore (A) è universale.
  • La piastra superiore (B) ha le dimesioni adatta per le nostre poltrone.
  • La slitta (C) ha una corsa di 190 mm, bloccabile in ogni punto.
  • La slitta (D) ha le dimensioni adatte alle nostre poltrone e una corsa di 135 mm, bloccabile in ogni punto.
  • Un tappo copriforo (00292) (opzionale) consente di ostruire il foro della base per evitare inciampi.

––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––

Istruzioni

Disegno (A)

Per ruotare la poltrona:
a) Svitare di 1/4 giro l'impugnatura (1).
b) Ruotare la poltrona (2).
c) Serrare l'impugnatura (3).

Disegno (B)

Per alzare la poltrona:
a) Svitare di più giri la leva (1).
b) Sollevare la poltrona fino all'altezza voluta (4).
c) Premere verso l'interno l'impugnatura (2) e abbassarla (3) fino a portarla a contatto con il tubo inferiore.
d) Avvitare l'impugnatura fino al bloccaggio (5).
e) Nel caso l'impugnatura risultasse in posizione non verticale, premere il pulsante e ruotarla fino alla posizione voluta.

Per abbassare la poltrona:
a) Svitare di più giri la leva (1).
b) Premere verso l'interno l'impugnatura (2) e alzarla (3) lungo il tubo.
c) Abbassare la poltrona (4).
d) Premere verso il supporto l'impugnatura e abbassarla (3) fino a portarla a contatto con il tubo inferiore.
e) Avvitare l'impugnatura fino al bloccaggio (5).
f) Nel caso l'impugnatura risultasse in posizione non verticale, premere il pulsante e ruotarla fino alla posizione voluta.

  • Piastra superiore per supporti poltrona Costruita in lega leggera anodizzata

    Aggiungi al comparatore

  • Piastra superiore per supporti poltrona Costruita in lega leggera anodizzata, adatta alle nostre poltrone

    Aggiungi al comparatore

  • Slitta per supporti poltrona Costruita in lega leggera anodizzata Corsa 190 mm

    Aggiungi al comparatore

  • Slitta per supporti adatto alle nostre poltrone Costruita in lega leggera anodizzata Corsa 135 mm

    Aggiungi al comparatore

  • Base inferiore da incasso Ø 180 mm per supporti tavolo/poltrona asportabili con tubo Ø 80 mm conico Costruita in alluminio sabbiato, anodizzato e brillantato Ø Esterno Ø Tubo Sporgenza Ø Foro 180 80 65 95

    Aggiungi al comparatore

  • Base inferiore da incasso per supporti tavolo/poltrona asportabili con tubo Ø 80 mm conico Costruita in alluminio lucidato e anodizzato Ø Esterno Ø Tubo Sporgenza Ø Foro 200 80 65 95

    Aggiungi al comparatore

  • Base asportabile Ø 270 mm per supporti tavolo/poltrona con tubo Ø 80mm Costruita in alluminio sabbiato, anodizzato e brillantato Ø Esterno Ø Tubo 270 80

    Aggiungi al comparatore

  • Copriforo in plastica per basi ad incasso –––––––––––––––––––––––––––––––––––––––––––––––––––– 00222 per base 00103 utilizzato nel supporto 10191 Riferimento: 08.90.00222 ––––––––––––––––––––––––––––––––––––––––––––––– 00292 per basi 00106 e 00106/1 utilizzati nei supporti: 10193 - 10293 - 10295 - 10504 - 10700 Riferimento: 08.90.00292
